Quelles spécifications définissent une pompe de traitement pétrochimique fiable ?

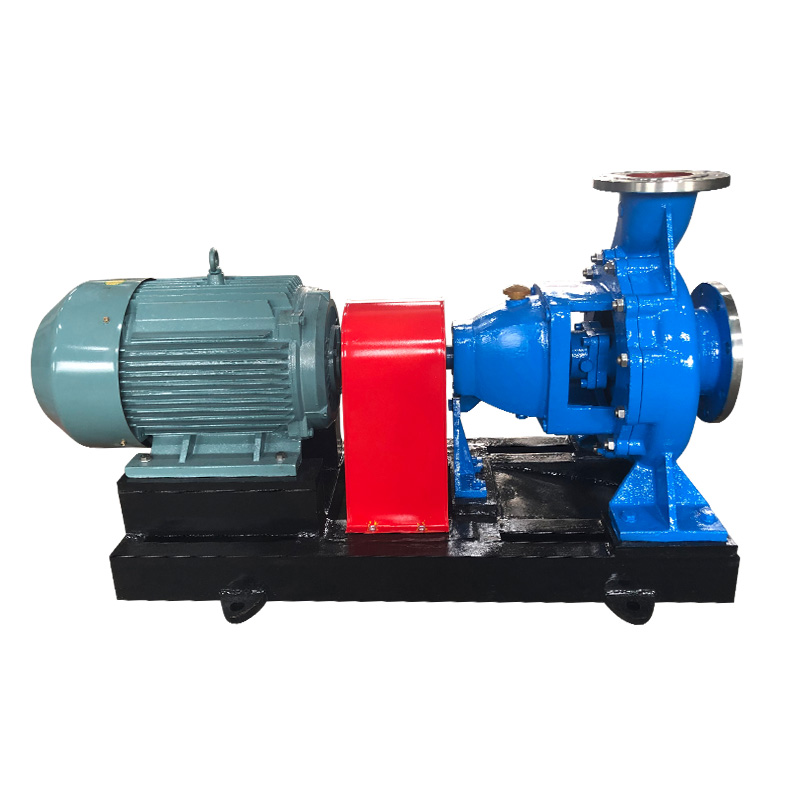

Sélection de l'optimal Pompe de processus pétrochimique nécessite une compréhension approfondie de la dynamique des fluides, de la science des matériaux et des normes de conformité de l’industrie. Pour les équipes d'approvisionnement en ingénierie et les exploitants d'usines, les spécifications techniques déterminent la fiabilité opérationnelle, les intervalles de maintenance et les coûts totaux du cycle de vie dans des environnements de traitement chimique exigeants. Ce guide complet examine les critères de sélection critiques, les cadres de conformité et les technologies de pompes avancées adaptées aux applications industrielles.

Nonrmes industrielles et cadres de conformité

API 610 par rapport aux normes ANSI/ASME

Les industries pétrolière et chimique fonctionnent selon des normes d'équipement strictes qui garantissent la sécurité et l'interchangeabilité. Comprendre la distinction entre ces cadres est essentiel pour le développement de spécifications.

Spécifications de la pompe de procédé API 610 régissent les pompes centrifuges à usage intensif dans les applications pétrolières, pétrochimiques et de gaz naturel. Cette norme met l'accent sur la construction robuste avec des exigences spécifiques pour :

• Types de pompes en porte-à-faux (OH), entre paliers (BB) et à suspension verticale (VS)
• Durée de vie minimale des roulements de 25 000 heures (3 ans) aux conditions nominales
• Boîtiers en acier moulé ou en alliage évalués pour un minimum de 50 psi au-dessus de la pression de service maximale autorisée
• Dimensions de la chambre de garniture d'arbre pouvant accueillir des garnitures mécaniques API 682

Spécifications ANSI/ASME B73.1 abordent les pompes à aspiration horizontales pour les applications chimiques, en se concentrant sur :

• Interchangeabilité dimensionnelle entre les fabricants
• Conceptions extractibles vers l'arrière permettant le retrait du rotor sans perturber la tuyauterie
• Capacités de réglage du joint externe
• Pressions nominales généralement limitées à 24 bars (350 psi) et 300°C (572°F)

Pour les installations traitant des hydrocarbures à des températures supérieures à 150°C ou à des pressions supérieures à 20 bars, Spécifications de la pompe de procédé API 610 fournir les marges de sécurité et l’intégrité des matériaux nécessaires.

Sélection de matériaux pour les milieux corrosifs

Les environnements pétrochimiques exigent une correspondance précise des matériaux pour éviter des défaillances catastrophiques. Les spécifications courantes des alliages incluent :

• Acier inoxydable 316L : Norme pour les environnements acides et chlorures doux inférieurs à 50 ppm
• CD4MCu (ASTM A890 niveau 1B) : Acier inoxydable duplex offrant une résistance supérieure aux piqûres équivalente (PREN > 33) pour les services d'eau de mer et de chlorure
• Hastelloy C-276 : Alliage nickel-molybdène pour les environnements oxydants et réducteurs, notamment le chlore humide et l'acide sulfurique
• Titane Grade 2 : Résistance exceptionnelle à la corrosion en environnement chloré, limitée à 315°C maximum
• Aciers inoxydables duplex 2205/2507 : Alternatives économiques aux alliages super-austénitiques avec PREN 35-40

La sélection des matériaux doit tenir compte de la compatibilité galvanique lorsque des métaux différents entrent simultanément en contact avec les fluides de procédé.

Configurations de conception de pompe centrifuge

Dispositions en porte-à-faux ou entre roulements

Le pompe centrifuge pour usine chimique la sélection dépend fondamentalement des exigences hydrauliques et de l’accessibilité à la maintenance.

Pompes en porte-à-faux (OH) positionner la roue sur le bout d'arbre en porte-à-faux au-delà des roulements :

• Configurations à un étage pour des hauteurs jusqu'à 300 mètres
• Encombrement compact réduisant les exigences en matière de fondations
• Conceptions à retrait arrière permettant le retrait du rotor sans perturber le moteur ou la tuyauterie
• Limites : contraintes de déflexion de l'arbre à des vitesses spécifiques élevées

Pompes entre roulements (BB) soutenir la roue entre deux boîtiers de roulement :

• Configurations à un étage (BB1) ou à plusieurs étages (BB3, BB4, BB5)
• Boîtiers divisés axialement permettant une inspection sans perturber la tuyauterie principale
• Capacité de charge radiale et de poussée plus élevée
• Obligatoire pour les débits supérieurs à 1 000 m³/h ou les hauteurs de chute supérieures à 400 mètres

Optimisation des performances hydrauliques

La sélection du meilleur point d’efficacité (BEP) détermine la fiabilité à long terme. Fonctionner au-delà de 80 à 110 % du débit BEP crée :

• Charges de poussée radiales augmentant l'usure des roulements
• Recirculation provoquant une cavitation de la roue
• Déflexion de l'arbre dépassant les tolérances de faux-rond de la face du joint

Les calculs de vitesse spécifique (Ns) guident la sélection de la géométrie de la roue :

Ns = N × √Q / H^0,75

Où N = vitesse de rotation (rpm), Q = débit (m³/h), H = hauteur par étage (m)

• Ns 500-1 500 : Roues radiales pour applications à haute hauteur et faible débit
• Ns 1 500-5 000 : Roues à flux mixte pour applications à hauteur de chute modérée
• Ns 5 000 à 10 000 : Roues à flux axial pour les services à haut débit et à faible hauteur de chute

Technologies d’étanchéité et contrôle des émissions

Configurations de garniture mécanique

Les réglementations environnementales et les exigences de sécurité conduisent à des solutions d'étanchéité avancées dans Pompe de processus pétrochimique candidatures.

Garnitures mécaniques simples conviennent aux services non dangereux et non toxiques avec des dispositions de tuyauterie Plan 11 (recirculation depuis le refoulement de la pompe vers la chambre d'étanchéité) ou Plan 13 (recirculation vers l'aspiration de la pompe).

Joints doubles non pressurisés (disposition 2) prévoir un confinement de secours pour les fluides dangereux en utilisant le Plan 52 (réservoir externe avec circulation) ou le Plan 53A (fluide de barrière sous pression).

Joints à double pression (disposition 3) offrent une capacité zéro émission pour les composés organiques volatils (COV) et les produits chimiques toxiques, en utilisant le plan 53B (système de circulation de fluide de barrière) ou le plan 53C (pressurisation de l'accumulateur à piston).

Technologie d'entraînement magnétique

Pompe pétrochimique à entraînement magnétique les configurations éliminent entièrement les garnitures mécaniques grâce à un couplage magnétique synchrone :

• Coque de confinement : Construction en Hastelloy C ou en titane séparant le fluide de procédé de l'atmosphère
• Matériaux magnétiques : Samarium-cobalt (SmCo) pour des températures jusqu'à 350°C, néodyme-fer-bore (NdFeB) limité à 150°C
• Pertes par courants de Foucault : Les enveloppes de confinement métalliques génèrent de la chaleur nécessitant une circulation ; les coques non métalliques (céramique) éliminent les pertes mais limitent les pressions nominales
• Protection contre la marche à sec : Nécessaire pour éviter une défaillance catastrophique lors d'une cavitation ou d'un fonctionnement à sec

L'efficacité de la transmission de puissance varie de 85 à 95 %, les pertes se manifestant par un échauffement de l'enveloppe de confinement nécessitant des calculs d'augmentation de température de 15 à 30 °C.

Applications spécialisées et conditions extrêmes

Conception de processus à haute température

Fabricant de pompes de process haute température les capacités répondent aux problèmes de dilatation thermique dépassant 400°C :

• Support de la ligne centrale : Maintient l'alignement pendant la croissance thermique, obligatoire au-dessus de 175°C selon API 610
• Raccords de tuyaux flexibles : S'adapte aux charges des buses sans transmettre de forces excessives au corps de pompe
• Vestes de refroidissement : Maintenir les températures du boîtier de roulement en dessous de 80°C lors de la manipulation de fluides supérieurs à 300°C
• Procédures d'alignement à chaud : Vérifier l'alignement de l'accouplement à la température de fonctionnement après l'alignement initial à froid

Lermal gradient management prevents distortion of critical seal chamber and bearing housing geometries.

Manutention cryogénique et multiphase

Les services de gaz naturel liquéfié (GNL) et de chimie cryogénique nécessitent :

• Modèles de capot allongés : Isoler le fluide de procédé froid des roulements et des joints à température ambiante
• Vérification de la fragilisation des matériaux : Essais d'impact Charpy aux températures minimales de conception
• Roues de manutention de gaz  : Conceptions d'inducteurs spécialisées ou roues ouvertes gérant des fractions volumiques de gaz de 15 à 30 %

Stratégies de maintenance et gestion des composants

Mise en œuvre de la maintenance prédictive

Les technologies de surveillance de l'état prolongent le temps moyen entre les réparations (MTBR) pour les situations critiques. Pompe de processus pétrochimique atouts :

• Analyse vibratoire : Les limites de vitesse ISO 10816 (4,5 mm/s pour les grandes pompes, 7,1 mm/s pour les petites unités) détectent la dégradation des roulements et le déséquilibre de la roue.
• Surveillance de la pression/température de la chambre d'étanchéité : Détection précoce de l'usure de la face du joint ou du blocage de la conduite de rinçage
• Analyse de signature actuelle : Identifie l'écart du point de fonctionnement de la pompe par rapport au BEP grâce aux variations de charge du moteur
• Thermographie infrarouge : Localise les problèmes de surchauffe et de lubrification des roulements

Inventaire des pièces de rechange et interchangeabilité

Pièces de réparation de pompe chimique ANSI Bénéficiez d’une standardisation dimensionnelle permettant un approvisionnement multi-sources :

• Pièces de rechange critiques : Arbre, roulements, garniture mécanique, bagues d'usure du carter, roue (délais 12-18 mois pour les alliages spéciaux)
• Pièces de rechange recommandées : Joints, joints toriques, faces d'étanchéité, éléments de couplage
• Capital de réserve : Ensemble rotor complet, carter pour services à forte valeur ajoutée

Les pompes API 610 nécessitent des composants spécifiques au fabricant en raison d'une ingénierie personnalisée, ce qui nécessite des relations à long terme avec les fournisseurs et des accords complets sur les pièces de rechange.

Achats et évaluation des fournisseurs

Critères d'évaluation des offres techniques

Évaluation complète des fournisseurs pour pompe centrifuge pour usine chimique l'approvisionnement comprend :

• Vérification hydraulique : Tests de performance assistés par ISO 9906 Grade 1 ou 2, y compris la vérification NPSH et la mesure des vibrations
• Certification des matériaux : Rapports d'essais en usine (MTR) avec composition chimique et propriétés mécaniques, identification positive des matériaux (PMI) pour les alliages critiques
• Gestion de la qualité : Certification ISO 9001, qualifications en soudage selon ASME Section IX, procédures NDE (radiographie, ultrasons, ressuage)
• Documentation : fiches techniques API 610, courbes de performances, dessins en coupe, manuels de maintenance, listes de pièces détachées

Analyse des coûts du cycle de vie

Les calculs du coût total de possession donnent la priorité à la consommation d’énergie et à la maintenance plutôt qu’aux dépenses d’investissement initiales :

LCC = C_initial C_energy C_maintenance C_production_loss - C_residual

Les coûts énergétiques représentent généralement 75 à 85 % du coût total du cycle de vie des pompes fonctionnant en continu. Les garanties d'efficacité assorties de dispositions en matière de dommages-intérêts (généralement des pénalités pour manque d'efficacité de 0,5 à 1,0 %) protègent les intérêts en matière d'approvisionnement.

Profil de l'entreprise : Jiangsu Huanyu Chemical New Materials Co., Ltd.

Fondée en 1987, Jiangsu Huanyu Chemical New Materials Co., Ltd. opère en tant que fabricant spécialisé dans le secteur des pompes industrielles, employant plus de 100 personnes techniques et de production. L'entreprise intègre des capacités de fabrication de machines, de traitement thermique, de travail à froid et de moulage à modèle perdu dans un cadre de production unifié.

Le product portfolio encompasses more than ten series of chemical pumps with over 300 specifications, manufactured from diverse alloy materials including 304, 316L, 904, 2205, 2507, CD4, Hastelloy, titanium, and 2520 stainless steels. Primary product lines include single-stage single-suction chemical centrifugal pumps, liquid pumps, forced circulation pumps, fluorine plastic centrifugal pumps, pompe pétrochimique à entraînement magnétique unités, pompes auto-amorçantes et pompes de pipeline.

Lese product configurations address varied process conditions and media characteristics across chemical processing, petroleum refining, metallurgical operations, chemical fiber production, and electric power generation sectors. Export markets include Laos, Thailand, Tanzania, Malaysia, and Russia, supporting international industrial infrastructure development.

Située sur le fleuve Yangtze, à proximité du pont du fleuve Jiangyin Yangtze, l'installation présente des avantages logistiques stratégiques pour la distribution nationale et internationale.

Foire aux questions (FAQ)

Qu'est-ce qui distingue l'API 610 des normes de pompes ANSI dans les applications pétrochimiques ?

Spécifications de la pompe de procédé API 610 imposent une construction plus lourde, des pressions nominales plus élevées (jusqu'à 200 bars contre 24 bars) et des exigences matérielles spécifiques pour les services de raffinage. L'API 610 exige une construction minimale en acier moulé, une conception d'arbre rigide avec des rapports L3/D4 inférieurs à 60 et des chambres d'étanchéité dimensionnées pour les garnitures mécaniques API 682. Les pompes ANSI mettent l'accent sur l'interchangeabilité dimensionnelle et les conceptions à retrait arrière pour les applications chimiques générales à des pressions plus basses. Pour les hydrocarbures supérieurs à 150°C ou les services toxiques, la conformité API 610 est généralement obligatoire.

Quand faut-il préférer les pompes à entraînement magnétique aux pompes scellées conventionnelles ?

Pompe pétrochimique à entraînement magnétique Cette sélection est indiquée pour les exigences zéro émission, les fluides toxiques ou cancérigènes (benzène, sulfure d'hydrogène), les fluides de traitement coûteux où les fuites représentent une perte économique, ou les services de vide où la pénétration d'air contamine le produit. Les limites incluent un rendement de 85 à 95 % (contre 95 à 98 % pour les pompes conventionnelles), des contraintes de température basées sur la sélection du matériau magnétique (150 °C pour le NdFeB, 350 °C pour le SmCo) et un mode de défaillance catastrophique en cas de fonctionnement à sec. Les coûts d'investissement initiaux sont 30 à 50 % plus élevés que les alternatives scellées, justifiés par l'élimination de l'entretien des joints et de la conformité environnementale.

Comment sélectionner les matériaux pour les environnements pétrochimiques riches en chlorures ?

La sélection du matériau nécessite le calcul du nombre équivalent de résistance aux piqûres (PREN = %Cr 3,3×%Mo 16×%N). Pour des concentrations de chlorure inférieures à 1 000 ppm à des températures inférieures à 60°C, 316L (PREN ~24) suffit. Les chlorures modérés (1 000-10 000 ppm) exigent du 2205 duplex (PREN 35) ou du 904L super-austénitique (PREN 34). Les environnements sévères dépassant 10 000 ppm de chlorure ou les températures supérieures à 100 °C nécessitent du 2507 duplex (PREN 40), de l'Hastelloy C-276 (PREN 65) ou du titane. Fabricant de pompes de process haute température la documentation doit vérifier la résistance au grippage des composants duplex en acier inoxydable dans les assemblages rotatifs.

À quels intervalles de maintenance faut-il s'attendre pour les pompes pétrochimiques correctement spécifiées ?

Les objectifs de temps moyen entre les réparations (MTBR) de 48 à 60 mois sont réalisables avec des spécifications et un fonctionnement appropriés. Les facteurs critiques incluent le fonctionnement entre 80 et 110 % du meilleur point d'efficacité, le maintien des marges NPSH supérieures à 1,5 mètre (ou NPSHA > 1,3 × NPSHR), la surveillance des vitesses de vibration conformément à la norme ISO 10816 et la mise en œuvre de systèmes de support d'étanchéité conformes à l'API 682. Pièces de réparation de pompe chimique ANSI la disponibilité et la standardisation réduisent les temps de réparation à 8 à 24 heures contre 48 à 72 heures pour les unités API 610 personnalisées. La maintenance prédictive utilisant l’analyse vibratoire et la thermographie évite les pannes catastrophiques.

Comment puis-je vérifier les garanties d’efficacité des pompes lors de l’approvisionnement ?

Exiger des tests de performance devant témoin conformément à la norme ISO 9906 de niveau 1 (précision supérieure) ou de niveau 2 (acceptation standard) dans les installations du fabricant. Les tests doivent couvrir toute la plage de fonctionnement, de l'arrêt au faux-rond, en vérifiant la hauteur d'élévation, le débit, la puissance, les exigences NPSH et les niveaux de vibration. Les tolérances acceptables selon API 610 incluent : hauteur ±3 % au BEP, efficacité 0 % de tolérance négative (aucune réduction de la garantie) et NPSHR 0 % (aucune augmentation de la garantie). Inclure des clauses de dommages-intérêts spécifiant 0,5 à 1,0 % du prix à la pompe pour 1 % de déficit d'efficacité. Pour pompe centrifuge pour usine chimique applications, demandez l’efficacité du fil à l’eau, y compris les pertes du moteur et de la transmission pour des projections précises des coûts d’exploitation.

Références

• Institut américain du pétrole. (2010). Norme API 610 : Pompes centrifuges pour les industries du pétrole, de la pétrochimie et du gaz naturel (11e éd.). Washington, DC : Services de publication d'API.
• Société américaine des ingénieurs en mécanique. (2012). ASME B73.1-2012 : Spécifications pour les pompes centrifuges à aspiration horizontale pour les procédés chimiques . New York : ASME.
• Société américaine des ingénieurs en mécanique. (2019). ASME Section IX : Qualifications en matière de soudage, de brasage et de fusion . New York : ASME.
• Comité européen de normalisation. (2012). EN ISO 9906:2012 : Pompes rotodynamiques — Essais de réception des performances hydrauliques — Grades 1, 2 et 3 . Bruxelles : CEN.
• Institut Hydraulique. (2014). ANSI/HI 9.6.3-2012 : Pompes rotodynamiques (centrifuges et verticales) — Ligne directrice pour la région de fonctionnement autorisée . Parsippany, NJ : Institut hydraulique.
• Organisation internationale de normalisation. (2016). ISO 10816-7:2009 : Vibrations mécaniques — Évaluation des vibrations des machines par mesures sur des pièces non rotatives — Partie 7 : Pompes rotodynamiques pour applications industrielles . Genève : ISO.
• Karassik, IJ, Messina, JP, Cooper, P. et Heald, CC (2008). Manuel de la pompe (4e éd.). New York : McGraw-Hill.
• Lobanoff, VS et Ross, RR (1992). Pompes centrifuges : conception et application (2e éd.). Boston : Butterworth-Heinemann.
• Stepanoff, AJ (1957). Pompes centrifuges et à débit axial : théorie, conception et application (2e éd.). New York : John Wiley & Sons.
